4-зубая концевая фреза с плоской головкой

Обработанные материалы	Чугун Чугу́н с шарови́дным графи́том		Углеродистая сталь, сплавная сталь ~ 750N/мм²		Углеродистая сталь, сплавная сталь ~ 30 часов		Предварительно упорная сталь, закаленная и закаленная сталь ~ 40HRC		Нержавеющая сталь		Предварительно упорная сталь, закаленная и закаленная сталь ~ 50 часов
Диаметр (мм)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)	Скорость вращения (мин -1 )	Скорость подачи (мм/мин)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

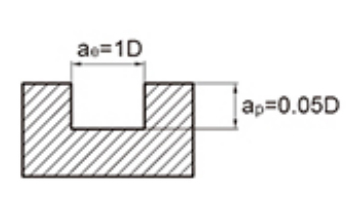

Максимальная глубина резки
									Диаметр инструмента	Ап
									∅1<D<∅3	0,15d
									∅3	0,3d

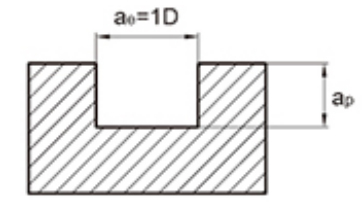

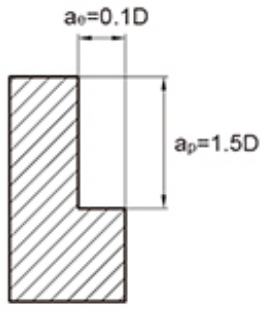

В приведенной выше таблице показаны стандартные значения для обработки боковой фрезерки. При резании канавки с помощью инструмента скорость должна составлять 50% ~ 70% из приведенной выше таблицы, а скорость подачи должна составлять 40% ~ 60% в качестве стандартного значения.
2. Пожалуйста, используйте высокоостренные машины и держатели инструментов.
3. Пожалуйста, используйте воздушное охлаждение или режущую жидкость, которая с меньшей вероятностью производит дым.
4. Рекомендуется использовать последовательное фрезерование для бокового фрезерования.
Когда жесткость машинного инструмента и установки заготовки плохая, может возникнуть вибрация и ненормальный звук. В этом случае скорость и скорость подачи в таблице выше должны быть уменьшены в годовом исчислении.
6. минимизировать длину инструмента как можно больше без помех.

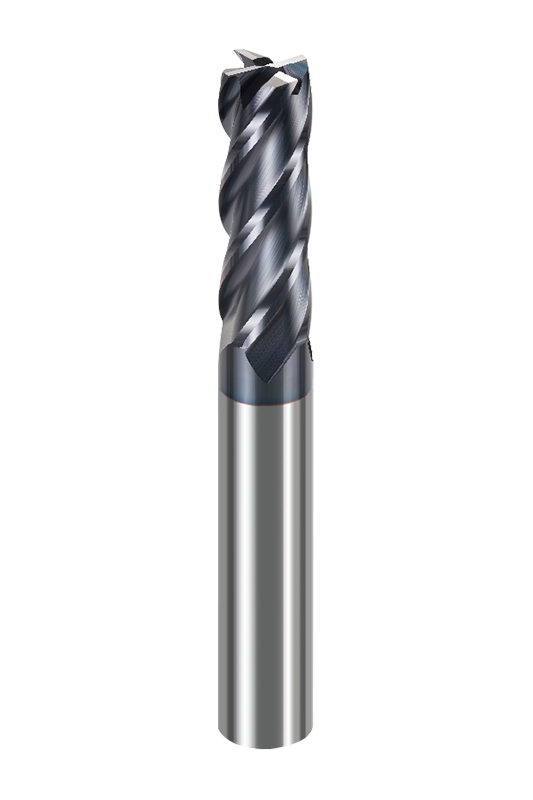

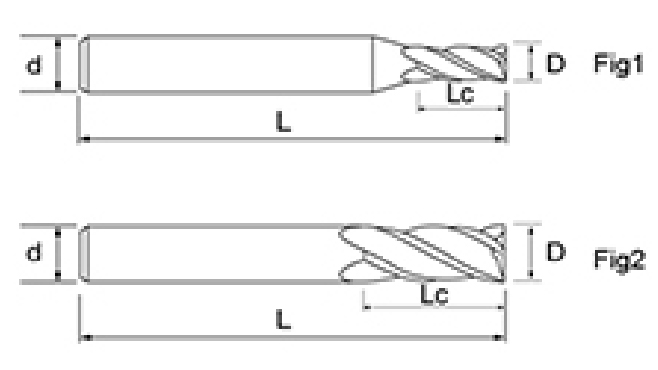

Плоская головка NNC-4T 4 Flate Head Mills имеет различные диаметры от 1 мм до 20 мм и может быть сопоставлена ​​с различной длиной лезвия и общей длиной, помогая процессорам гибко использовать его в различных сценариях, таких как узкие пространства или большие поверхности резки. Объединив растворы различных размеров, можно достичь хорошего баланса между эффективностью обработки и поверхностной отделкой, подходящим для различных потребностей в производстве.

Он принимает четырех флейте плоской головки с углом спирали 35 °. Угол наклона инструмента и задний угол тщательно оптимизированы, чтобы эффективно снизить сопротивление резки. Он имеет более широкий диапазон общей производительности, равномерное режущее распределение и может поддерживать более низкую вибрацию и более плавное удаление чипа во время резки, при этом обеспечивая стабильную производительность резки во время высокоскоростной обработки.

С точки зрения производства, NNC-4T Flute Flate Cond End Mills использует высокую технологию шлифования ЧПУ, чтобы обеспечить острые края и строго контролируемые допуски. Поверхностное покрытие использует новейшее составное покрытие хрома-алюминия, которое имеет превосходную высокотемпературную твердость и стабильность окисления, тем самым продлевая срок службы инструмента и улучшая качество обработанной поверхности.

Этот фрезерный резак подходит для обработки разнообразных материалов, таких как углеродистая сталь, сплава, плесень, нержавеющая сталь и чугун, особенно для заготовки с твердостью, не превышающей 45 часов.
