• Универсальный резак из фрезерования подходит для термообработки всех серий стальных материалов. Он имеет конструкцию конструкции U-groove и подходит как для черновой, так и для отделки.
• Это также подходит для обработки не стали и алюминиевых материалов. Он имеет полный спектр спецификаций и моделей и широкий спектр использования.
№ |

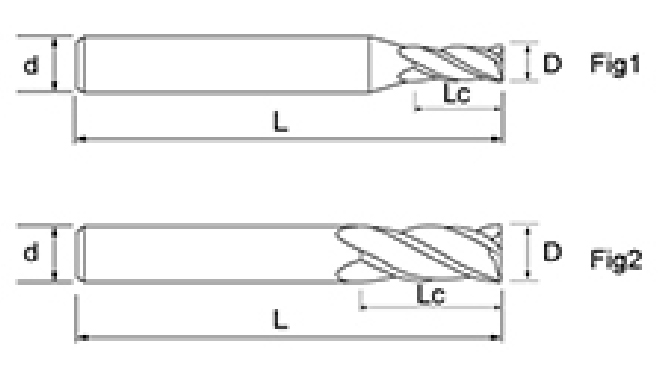

Диаметр D |
Длина фрезы Lc |
Общая длина L |
Диаметр хвостовика D |
Количество зубьев F |
NNC-4TU-D1 | 1 | 3 | 50 | 4 | 4 |
NNC-4TU-D1 | 1 | 3 | 50 | 6 | 4 |
NNC-4TU-D1.5 | 1.5 | 4 | 50 | 4 | 4 |
NNC-4TU-D1.5 | 1.5 | 4 | 50 | 6 | 4 |
NNC-4TU-D2 | 2 | 6 | 50 | 4 | 4 |
NNC-4TU-D2 | 2 | 6 | 50 | 6 | 4 |
NNC-4TU-D2.5 | 2.5 | 6 | 50 | 4 | 4 |
NNC-4TU-D2.5 | 2.5 | 6 | 50 | 6 | 4 |
NNC-4TU-D3 | 3 | 8 | 50 | 4 | 4 |
NNC-4TU-D3 | 3 | 8 | 50 | 6 | 4 |
NNC-4TU-D3 | 3 | 8 | 50 | 3 | 4 |
NNC-4TU-D3.5 | 3.5 | 10 | 50 | 4 | 4 |
NNC-4TU-D3.5 | 3.5 | 10 | 50 | 6 | 4 |
NNC-4TU-D4 | 4 | 10 | 50 | 4 | 4 |
NNC-4TU-D4 | 4 | 10 | 50 | 6 | 4 |
NNC-4TU-D4 | 4 | 10 | 75 | 4 | 4 |
NNC-4TU-D4 | 4 | 10 | 100 | 4 | 4 |
NNC-4TU-D4.5 | 4.5 | 11 | 50 | 6 | 4 |
NNC-4TU-D5 | 5 | 13 | 50 | 6 | 4 |
NNC-4TU-D5 | 5 | 13 | 50 | 5 | 4 |
NNC-4TU-D5 | 5 | 13 | 75 | 6 | 4 |
NNC-4TU-D5.5 | 5.5 | 15 | 50 | 6 | 4 |
NNC-4TU-D6 | 6 | 15 | 50 | 6 | 4 |
NNC-4TU-D6 | 6 | 15 | 75 | 6 | 4 |
NNC-4TU-D6 | 6 | 15 | 100 | 6 | 4 |
NNC-4TU-D7 | 7 | 18 | 60 | 8 | 4 |
NNC-4TU-D8 | 8 | 20 | 60 | 8 | 4 |
NNC-4TU-D8 | 8 | 20 | 75 | 8 | 4 |
NNC-4TU-D8 | 8 | 20 | 100 | 8 | 4 |
NNC-4TU-D8 | 8 | 20 | 150 | 8 | 4 |
NNC-4TU-D9 | 9 | 23 | 75 | 10 | 4 |
NNC-4TU-D10 | 10 | 25 | 75 | 10 | 4 |
NNC-4TU-D10 | 10 | 30 | 75 | 10 | 4 |
NNC-4TU-D10 | 10 | 30 | 100 | 10 | 4 |
NNC-4TU-D10 | 10 | 30 | 150 | 10 | 4 |
NNC-4TU-D11 | 11 | 30 | 75 | 12 | 4 |
NNC-4TU-D12 | 12 | 30 | 75 | 12 | 4 |
NNC-4TU-D12 | 12 | 30 | 100 | 12 | 4 |
NNC-4TU-D12 | 12 | 30 | 150 | 12 | 4 |
NNC-4TU-D14 | 14 | 35 | 100 | 14 | 4 |
NNC-4TU-D16 | 16 | 45 | 100 | 16 | 4 |
NNC-4TU-D16 | 16 | 45 | 150 | 16 | 4 |
NNC-4TU-D18 | 18 | 45 | 100 | 18 | 4 |
NNC-4TU-D20 | 20 | 50 | 100 | 20 | 4 |
NNC-4TU-D20 | 20 | 50 | 150 | 20 | 4 |
Серия инструментов | Диаметр | Радиус | Угловой радиус | Длина CR | Эффективная длина | Общая длина | Диаметр хвостовика | |||
зубьев | D | D | LC | L1 | L | D | ||||
NNC Универсальная твердосплавная фреза |
D0.1 ~ D0.9 | 0 -0.005 |
R0.05 ~ R2 | /-0.005 | CR0.05 ~ CR0.5 | /-0.005 | 0 0.2 |
0 0.3 |
0 0.5 |
H5 |
D1.0 ~ D4.0 | 0 -0.008 |
0 0.3 |
0 0.5 |
|||||||
D1.0 ~ D3.5 | 0 -0.008 |
R0.5 ~ R1.75 | /-0.005 | CR0.1 ~ CR0.5 | /-0.005 | 0 0.3 |
0 0.5 |
0 0.5 |
H6 | |
D4.0 ~ D11.0 | 0 -0.012 |
R2.0 ~ R5.0 | /-0.008 | CR1.0 ~ CR3.0 | /-0.008 | 0 0.5 |
||||
D12.0 ~ D20.0 | 0 -0.015 |
R6.0 ~ R10.0 | /-0.01 |

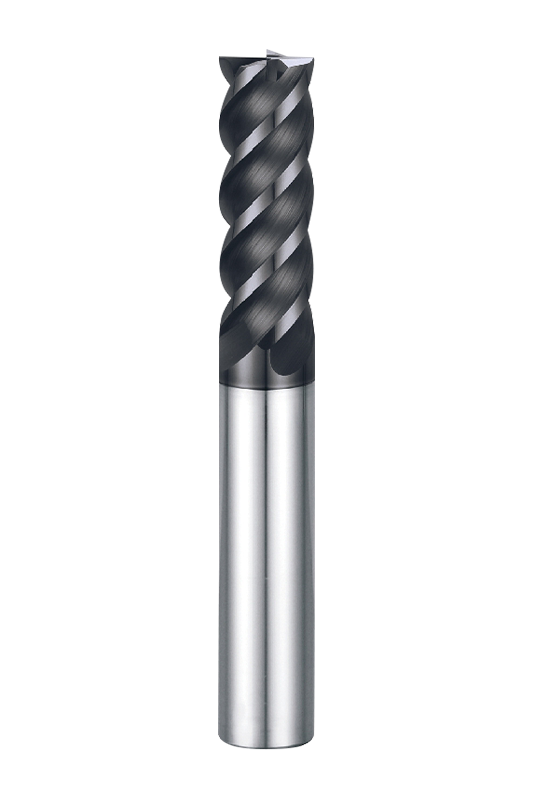

NNC-4TU 4-зубые концевые фрезы с плоской головкой и U-образным пазом предлагают широкий диапазон типоразмеров: диаметры от 1 мм до 20 мм, длина рабочей части от 3 мм до 45 мм, общая длина от 50 мм до 150 мм, что позволяет удовлетворять различные производственные потребности. Например, малые типоразмеры (NNC-4TU-D1) идеальны для тонкой обработки, тогда как крупные (NNC-4TU-D20) лучше подходят для эффективного резания. Гибкие комбинации размеров делают фрезу универсальной для различных сценариев применения, повышая адаптивность и точность обработки.
Конструкция фрезы с четырьмя режущими кромками и плоским дном в сочетании с U-образным пазом обеспечивает эффективное удаление стружки, снижает тепловыделение при обработке и увеличивает ресурс инструмента. Оптимальный угол спирали 45° улучшает режущие характеристики, уменьшает сопротивление резанию, обеспечивает плавность обработки и улучшает качество поверхности. Плоская подошва гарантирует точность вертикального резания, что критично для операций, требующих высокой точности обработки дна.
Инструмент изготовлен из высокопрочного сплава (0,6 мкм) с хромо-алюминиевым композитным покрытием, что обеспечивает повышенную твердость поверхности, улучшенную износостойкость и окисление, снижает трение между инструментом и заготовкой, повышает эффективность обработки и увеличивает срок службы. Диапазон рабочей твердости HRC≤45 позволяет стабильно обрабатывать материалы средней прочности с длительным сохранением рабочих характеристик.
Фрезы NNC-4TU подходят для обработки различных материалов: низкоуглеродистых сталей (<22HRC), легированных сталей (25-35HRC), предварительно закаленных сталей (35-45HRC), а также обеспечивают качественное резание нержавеющих сталей (≤30HRC) и медных сплавов.
