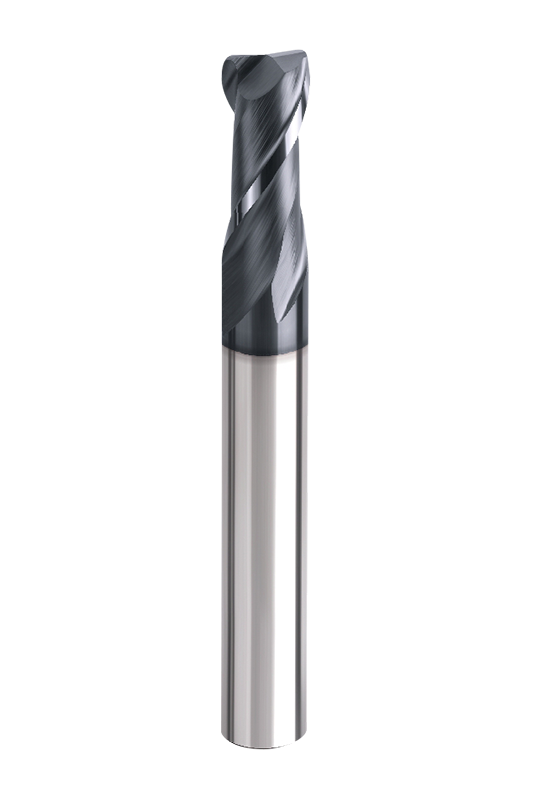

2-зубая концевая фреза с круглой головкой -Changzhou Maiteng Tools Co., Ltd.

• Универсальный резак из фрезерования подходит для термообработки всех серий стальных материалов. Он имеет конструкцию конструкции U-groove и подходит как для черновой, так и для отделки.
• Это также подходит для обработки не стали и алюминиевых материалов. Он имеет полный спектр спецификаций и моделей и широкий спектр использования.

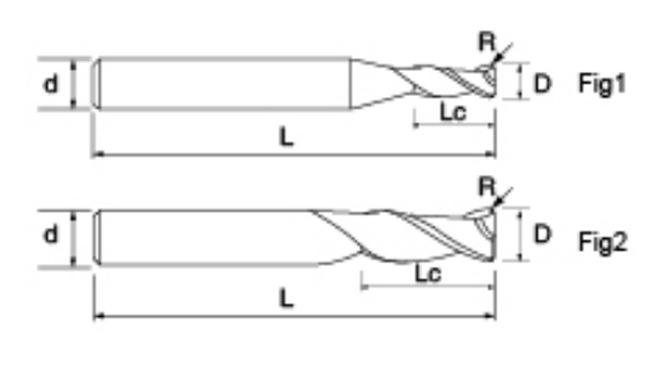

№	Диаметр D	Ведущий угол R	Длина фрезы Lc	Общая длина L	Диаметр хвостовика D	Количество зубьев F
NNC-2R-D1-R0.2	1	0.2	3	50	4	2
NNC-2R-D1-R0.2	1	0.2	3	50	6	2
NNC-2R-D1.5-R0.2	1.5	0.2	4	50	4	2
NNC-2R-D1.5-R0.2	1.5	0.2	4	50	6	2
NNC-2R-D2-R0.2	2	0.2	6	50	4	2
NNC-2R-D2-R0.2	2	0.2	6	50	6	2
NNC-2R-D2-R0.5	2	0.5	6	50	4	2
NNC-2R-D2-R0.5	2	0.5	6	50	6	2
NNC-2R-D3-R0.2	3	0.2	8	50	3	2
NNC-2R-D3-R0.2	3	0.2	8	50	4	2
NNC-2R-D3-R0.2	3	0.2	8	50	6	2
NNC-2R-D3-R0.5	3	0.5	8	50	3	2
NNC-2R-D3-R0.5	3	0.5	8	50	4	2
NNC-2R-D3-R0.5	3	0.5	8	50	6	2
NNC-2R-D4-R0.2	4	0.2	10	50	4	2
NNC-2R-D4-R0.2	4	0.2	10	50	6	2
NNC-2R-D4-R0.5	4	0.5	10	50	4	2
NNC-2R-D4-R0.5	4	0.5	10	50	6	2
NNC-2R-D4-R1	4	1	10	50	4	2
NNC-2R-D4-R1	4	1	10	50	6	2
NNC-2R-D5-R0.5	5	0.5	13	50	5	2
NNC-2R-D5-R0.5	5	0.5	13	50	6	2
NNC-2R-D5-R1	5	1	13	50	5	2
NNC-2R-D5-R1	5	1	13	50	6	2
NNC-2R-D6-R0.2	6	0.2	16	50	6	2
NNC-2R-D6-R0.5	6	0.5	16	50	6	2
NNC-2R-D6-R1	6	1	16	50	6	2
NNC-2R-D8-R0.2	8	0.2	20	60	8	2
NNC-2R-D8-R0.3	8	0.3	20	60	8	2
NNC-2R-D8-R0.5	8	0.5	20	60	8	2
NNC-2R-D8-R1	8	1	20	60	8	2
NNC-2R-D10-R0.2	10	0.2	25	75	10	2
NNC-2R-D10-R0.3	10	0.3	25	75	10	2
NNC-2R-D10-R0.5	10	0.5	25	75	10	2
NNC-2R-D10-R1	10	1	25	75	10	2
NNC-2R-D10-R1.5	10	1.5	25	75	10	2
NNC-2R-D10-R2	10	2	25	75	10	2
NNC-2R-D12-R0.5	12	0.5	30	75	12	2
NNC-2R-D12-R1	12	1	30	75	12	2
NNC-2R-D12-R2	12	2	30	75	12	2
NNC-2R-D12-R3	12	3	30	75	12	2
NNC-2R-D16-R1	16	1	45	100	16	2
NNC-2R-D16-R2	16	2	45	100	16	2
NNC-2R-D16-R3	16	3	45	100	16	2
NNC-2R-D20-R1	20	1	50	100	20	2
NNC-2R-D20-R2	20	2	50	100	20	2
NNC-2R-D20-R3	20	3	50	100	20	2

Обработанные материалы	Чугун Чугу́н с шарови́дным графи́том		Углеродистая сталь, сплавная сталь ~ 750N/мм²		Углеродистая сталь, сплавная сталь ~ 30 часов		Предварительно упорная сталь, закаленная и закаленная сталь ~ 40HRC		Нержавеющая сталь		Предварительно упорная сталь, закаленная и закаленная сталь ~ 50 часов
Диаметр (мм)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)	Скорость вращения (мин ^-1 )	Скорость подачи (мм/мин)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350
Максимальная глубина резки
								Диаметр инструмента	Ап
								∅1<D<∅3	0,15d
								∅3	0,3d

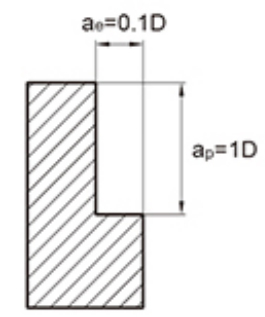

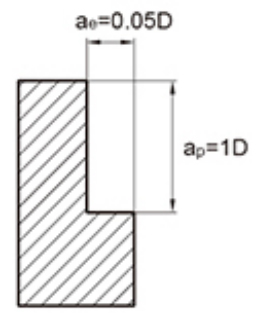

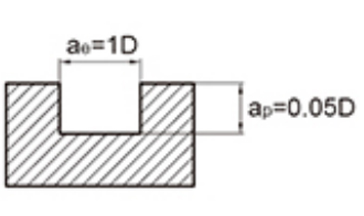

1. Приведенная выше таблица показывают стандартные значения для обработки боковой фрезерки. При резании канавки с помощью инструмента скорость должна составлять 50% ~ 70% из приведенной выше таблицы, а скорость подачи должна составлять 40% ~ 60% в качестве стандартного значения.
2. Пожалуйста, используйте высокоостренные машины и держатели инструментов.
3. Пожалуйста, используйте воздушное охлаждение или режущую жидкость, которая с меньшей вероятностью производит дым.
4. Рекомендуется использовать последовательное фрезерование для бокового фрезерования.
Когда жесткость машинного инструмента и установки заготовки плохая, может возникнуть вибрация и ненормальный звук. В этом случае скорость и скорость подачи в таблице выше должны быть уменьшены в годовом исчислении.
6. минимизировать длину инструмента как можно больше без помех.

Серия инструментов	Диаметр		Радиус		Угловой радиус		Длина CR	Эффективная длина	Общая длина	Диаметр хвостовика
	зубьев		D		D		LC	L1	L	D
NNC Универсальная твердосплавная фреза	D0.1 ~ D0.9	0 -0.005	R0.05 ~ R2	/-0.005	CR0.05 ~ CR0.5	/-0.005	0 0.2	0 0.3	0 0.5	H5
	D1.0 ~ D4.0	0 -0.008					0 0.3	0 0.5
	D1.0 ~ D3.5	0 -0.008	R0.5 ~ R1.75	/-0.005	CR0.1 ~ CR0.5	/-0.005	0 0.3	0 0.5	0 0.5	H6
	D4.0 ~ D11.0	0 -0.012	R2.0 ~ R5.0	/-0.008	CR1.0 ~ CR3.0	/-0.008	0 0.5
	D12.0 ~ D20.0	0 -0.015	R6.0 ~ R10.0	/-0.01

NNC-2R 2-зубые концевые фрезы с круглой головкой, предлагают различные комбинации диаметров и радиусов для удовлетворения разнообразных требований обработки. Например, модели NNC-2R-D1-R0.2 и NNC-2R-D1.5-R0.5 идеальны для точной обработки в ограниченном пространстве или на небольших заготовках, в то время как более крупные размеры, такие как NNC-2R-D4-R2 и NNC-2R-D6-R3, оптимальны для интенсивной обработки или работы с глубокими полостями. Широкий диапазон типоразмеров позволяет пользователям подбирать оптимальное сочетание длины инструмента, диаметра резания и радиуса закругления для достижения наилучших результатов при различных условиях обработки.

Конструкция с круглой головкой эффективно снижает концентрацию напряжений на режущей кромке и оптимизирует траекторию резания, повышая производительность обработки. Двухзубая конструкция улучшает отвод стружки при боковом фрезеровании, сохраняя превосходное качество поверхности и стабильность при обработке криволинейных и сложных контуров. Закругленная режущая кромка минимизирует вибрации и обеспечивает высокое качество поверхности даже при высоких подачах и скоростях резания.

Фрезы NNC-2R изготовлены из высокопрочного износостойкого субстрата (0,6 мкм) с ультрамелкозернистой структурой и обработаны на прецизионных ЧПУ-станках, что гарантирует стабильное качество и высокую износостойкость. Применение передовой технологии покрытия снижает коэффициент трения и уменьшает тепловыделение, продлевая срок службы инструмента.

Эти концевые фрезы подходят для получистовой и чистовой обработки распространенных материалов, таких как стали, нержавеющие стали, алюминиевые и медные сплавы, а также способны работать с более твердыми материалами, включая закаленные и инструментальные стали.
