• Усовершенствованная технология шлифования достигает сверхвысокого диаметра лезвия и точность диаметра хвостовика, подходящая для точных форм и обработки деталей.
• Используется высокая износостойкая покрытие. Структура перехода дуги обеспечивает высокую устойчивость к поломке и обеспечивает долгосрочную резку закаленной стали.
| № |

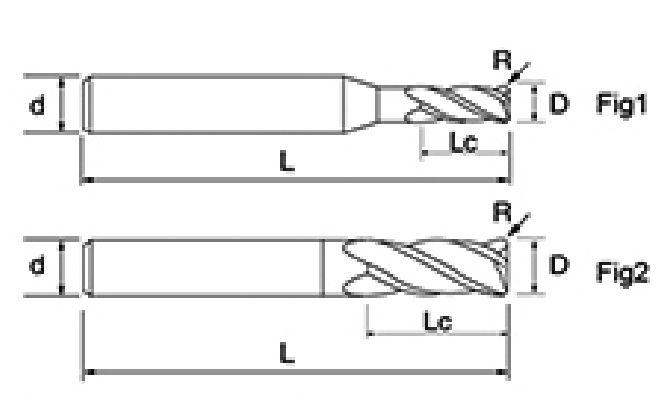

Диаметр D |
Ведущий угол R |
Длина фрезы Lc |
Общая длина L |
Диаметр хвостовика D |
Количество зубьев F |
| NNCH-4R-D1-L3 | 1 | 0.1 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1-L3 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNCH-4R-D1.5-L4.5 | 1.5 | 0.2 | 4 | 60 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.3 | 6 | 50 | 6 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNCH-4R-D2-L6 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D3-L9 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.3 | 8 | 50 | 6 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNCH-4R-D4-L12 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNCH-4R-D5-L15 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNCH-4R-D6-L20 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNCH-4R-D8-L24 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNCH-4R-D10-L30 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNCH-4R-D12-L36 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNCH-4R-D12-L36 | 12 | 1 | 24 | 75 | 12 | 4 |
| Обработанные материалы | Предварительно упорная сталь 40 ~ 50 часов |
Закаленная сталь 50 ~ 60HRC |
Закаленная сталь 60 ~ 68HRC |
|||
| Скорость резки | 300 м/мин | 150 м/мин | 100 м/мин | |||
| Диаметр (мм) |
Скорость вращения (мин -1 ) |
Скорость подачи (мм/мин) |
Скорость вращения (мин -1 ) |
Скорость подачи (мм/мин) |
Скорость вращения (мин -1 ) |
Скорость подачи (мм/мин) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

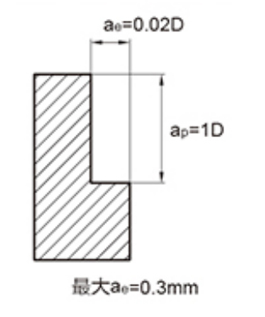

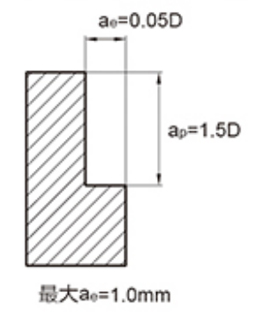

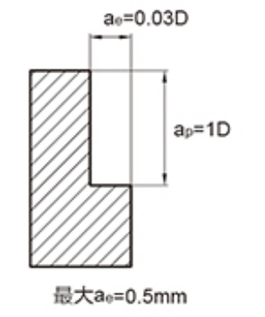

| Максимальная глубина резки |  |
 |
 |
|||
1. Пожалуйста, используйте высокое оборудование и оборудование для высокой жесткости и приспособления.
2. Когда жесткость машинного инструмента и установки заготовки плохая, может возникнуть вибрация и аномальный звук. В этом случае скорость и скорость подачи в таблице выше должны быть уменьшены в годовом исчислении.
3. Пожалуйста, используйте воздушное охлаждение или MQL (минимальное количество охлаждения масляного тумана).
4. Рекомендуется использовать последовательное фрезерование для бокового фрезерования.
5. Минимизируйте длину подвески инструмента как можно больше без помех.
| Серия инструментов | Диаметр | Радиус | Угловой радиус | Длина CR | Эффективная длина | Общая длина | Диаметр хвостовика | |||
| зубьев | D | R | LC | L1 | L | D | ||||
|
NNCH Сверхтвердые высокоточные твердосплавные концевые фрезы |
D0.1 ~ D0.9 | 0 -0.005 |
R0.05 ~ R2 | /-0.005 | CR0.05 ~ CR0.5 | /-0.005 | 0 0.3 |
0 0.3 |
0.5 -0.5 |
H5 |
| D1 ~ D3.5 | 0 -0.005 |
|||||||||
| D4 ~ D10 | -0.003 -0.015 |
R3 ~ R5 | /-0.005 | CR1.0 ~ CR3.0 | /-0.008 | 0 0.5 |
0 0.5 |
|||
| D12 ~ D20 | -0.003 -0.018 |
R6 ~ R10 | /-0.008 | |||||||

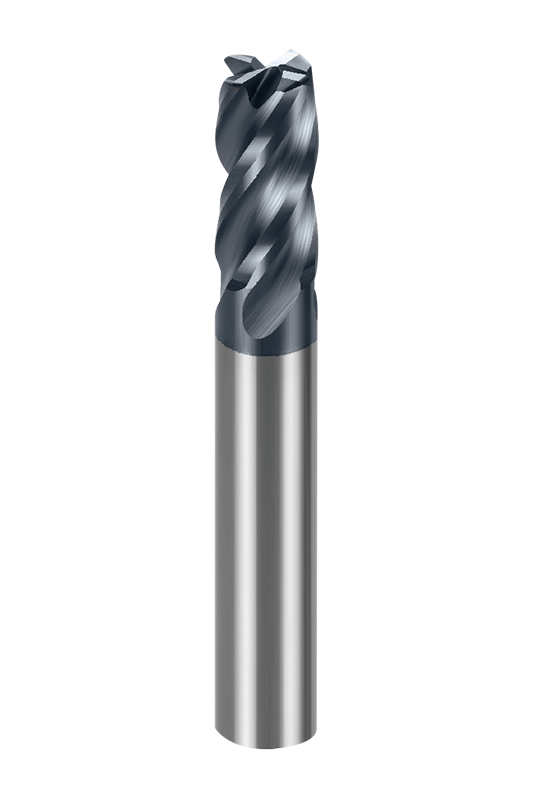

NNCH-4R Высокоточные 4-зубые концевые фрезы с круглой головкой предлагают широкий спектр типоразмеров, включая различные диаметры инструмента, длины режущей части и конфигурации радиусов закругления, что обеспечивает гибкую адаптацию к различным требованиям обработки. Независимо от того, требуется ли чистовая обработка или эффективное удаление материала, вы можете свободно комбинировать и выбирать оптимальное решение для конкретного применения.
Данная серия фрез использует конструкцию со спиральным углом 45° в сочетании с круглой формой режущей кромки, что эффективно снижает вибрации при резании и улучшает качество поверхности. Круглая головка особенно подходит для получистовой и чистовой обработки, обеспечивая как превосходную прочность инструмента, так и отличные режущие характеристики, особенно при обработке сложных криволинейных поверхностей и высокоточных пресс-форм.
Фреза изготовлена из ультрамелкозернистого твердого сплава с применением передовой технологии MT-покрытия, обладая исключительной износостойкостью и термостойкостью. Твердость материала инструмента достигает HRC≤65, гарантируя стабильность и долговечность при обработке высокотвердых материалов. Прецизионный процесс шлифовки обеспечивает остроту режущей кромки, делая процесс обработки более плавным и снижая сопротивление резанию и тепловыделение.
Фрезы NNCH-4R подходят для обработки широкого спектра материалов, включая низкоуглеродистые стали, легированные стали, предварительно закаленные стали, термообработанные стали (до HRC65) и другие. Они демонстрируют выдающиеся результаты при высокоточной обработке твердых материалов, эффективно повышая качество обработки и увеличивая срок службы инструмента.
2-зубая концевая фреза микро-диаметра для глубоких пазов с плоской головкой
4-зубая концевая фреза для глубоких пазов с плоской головкой
4-зубая концевая фреза с плоской головкой и U-образным пазом
2-зубая микро-диаметральная концевая фреза с шаровой головкой
2-зубая микро-диаметральная концевая фреза с шаровой головкой для глубоких пазов
Основание предприятия
Сотрудники
Компания Changzhou Maton Tools Co., Ltd. расположена в экономически развитом регионе дельты реки Янцзы. Завод находится в высокотехнологичной зоне развития Сисяшу, известном центре производства инструментов в Китае. Мы являемся Высокоточная 4-зубая концевая фреза с круглой головкой Производители.
Компания Magotantools придерживается системы качества ISO9001, руководствуясь философией бизнеса «нулевой дефект продукции» и «нулевое расстояние в обслуживании», основанной на духе «честности», «единства» и «развития», и следует справедливому и беспристрастному стилю управления компанией. В производстве продукции используются пяти- и шестиосевые обрабатывающие центры с ЧПУ из Германии, Швейцарии, Японии и т. д., а также высокоточное испытательное оборудование из Германии, Японии и Китая, что позволяет удовлетворять потребности производства в высоком качестве и количестве.
Компания постоянно разрабатывает различные высокопроизводительные инструменты с ЧПУ и получила различные национальные награды. Профессиональный Высокоточная 4-зубая концевая фреза с круглой головкой КомпанияБолее 10 патентов, продукция компании в основном используется в оборонной промышленности, аэрокосмической промышленности, автомобильной промышленности, производстве электронной продукции и пресс-форм и других областях.
Различные продукты компании признаны и пользуются популярностью у известных отечественных компаний. Благодаря безграничным технологиям, безграничному творчеству и стремлению к совершенству, инструменты Magotan напишут будущее процветание и мечты с еще большей уверенностью и высоким качеством.
Мы ответим вам в течение 12 часов после получения запроса в рабочие дни.
Мы являемся производителями, мы сами производим и продаем.
Мы в основном производим фрезы из вольфрамовой стали, сверла и другие твердосплавные инструменты. Профессиональный Высокоточная 4-зубая концевая фреза с круглой головкой Производители.
Наша продукция охватывает практически всю индустрию пресс-форм, оборонную промышленность, аэрокосмическую промышленность, автомобильную промышленность, производство электронной продукции и другие области.
Да, наше основное направление — это продукция на заказ. Мы разрабатываем и производим продукцию на основе чертежей или образцов, предоставленных заказчиками. На заказ Высокоточная 4-зубая концевая фреза с круглой головкой .
У нас более 30 единиц оборудования WALTER из Германии, Makino из Японии, ROLLMATIC из Швейцарии и TTB из Швейцарии, с годовым объемом производства 80 миллионов юаней. Мы являемся Высокоточная 4-зубая концевая фреза с круглой головкой Компания
Во-первых, после каждого этапа мы проводим соответствующие проверки. Для готовой продукции мы проводим 100% полную проверку в соответствии с требованиями заказчика и международными стандартами;
Во-вторых, у нас есть передовое и полное первоклассное испытательное оборудование в отрасли, такое как спектральные анализаторы, металлографические микроскопы и т. д., которое может обеспечить стабильность и согласованность режущего инструмента, а также удовлетворить высокие требования клиентов к точности испытаний режущего инструмента.
При выставлении счета мы согласуем с вами способ оплаты: FOB, CIF, CNF или другие варианты. При массовом производстве мы обычно сначала вносим 30% предоплаты, а затем оплачиваем оставшуюся сумму после предъявления коносамента. В основном мы используем T/T в качестве способа оплаты, но аккредитив также приемлем.
Мы являемся Высокоточная 4-зубая концевая фреза с круглой головкой Производители в КитаеНаша продукция представлена по всему миру, мы предоставляем качественные товары и услуги клиентам со всего мира.
