Метрическая резьба: В соответствии со стандартами ISO угол профиля резьбы составляет 60°.
Однозаходная резьба:Относится к резьбе с меньшим шагом, обычно используется для прецизионной обработки.
Рекомендуемая твердость при обработке:HRC ≤ 45.
|
Шаг зуба |
Крупный зуб UNC |
Мелкий зуб UNF |

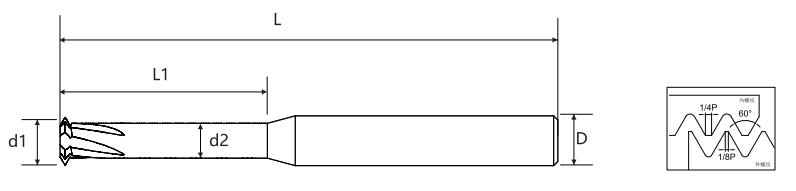

Диаметр полотна d1 |
Диаметр зоны безопасности d2 |
Рабочая длина полотна L1 |
Диаметр рукояти D |
Общая длина L |
Количество зубьев |
Диаметр нижнего отверстия |
|
0.2 |
M0.8*P0.2 |
0.55 |
0.29 |
1.5 |
4 |
50 |
2 |
0.6 |
|
|
0.25 |
M1*P0.25 |
M1,4*0,25 |
0.7 |
0.375 |
3.1 |
4 |
50 |
3 |
0.75 |
|
0.25 |
M1.2*P0.25 |
M1,4*0,25 |
0.9 |
0.575 |
3.8 |
4 |
50 |
3 |
0.95 |
|
0.3 |
M1.4*P0.3 |
1.05 |
0.66 |
4 |
4 |
50 |
3 |
1.1 |
|
|
0.35 |
M1.6*P0.35 |
1.2 |
0.745 |
5 |
4 |
50 |
3 |
1.25 |
|
|
0.35 |
M1.8 »P0.35/M2.0*P0.35 |
1.4 |
0.945 |
5.6 |
4 |
50 |
3 |
1.45 |
|
|
0.4 |
M2*， P0.4 |
1.54 |
1.02 |
6 |
4 |
50 |
3 |
1.6 |
|
|
0.45 |
M2.5*P0.45 |
1.96 |
1.375 |
6.5 |
4 |
50 |
3 |
2.1 |
|
|
0.5 |
M3-P0.5 |
2.4 |
1.75 |
8 |
4 |
50 |
3 |
2.5 |
|
|
0.5 |
M8*P0.5 |
6 |
5.35 |
20 |
6 |
50 |
3 |
7.5 |
|
|
0.6 |
M3.5*P0.6 |
2.75 |
1.97 |
10 |
4 |
50 |
3 |
2.9 |
|
|
0.7 |
M4*P0.7 |
3.15 |
2.24 |
10 |
4 |
50 |
3 |
3.3 |
|
|
0.75 |
M4.5*P0.75 |
3.5 |
2.525 |
12 |
4 |
50 |
3 |
3.8 |
|
|
0.75 |
M8*P0.75 |
6 |
5.025 |
20 |
6 |
50 |
3 |
7.3 |
|
|
0.8 |
M5-P0.8 |
4 |
2.96 |
12 |
4 |
50 |
3 |
4.2 |
|
|
1 |
M6*P1 |
4.8 |
3.5 |
15 |
6 |
50 |
3 |
5 |
|
|
1.25 |
M8*P1.25 |
6 |
4.375 |
20 |
6 |
50 |
3 |
6.8 |
|
|
1.25 |
M8*P1.25 |
6.5 |
4.87 |
25 |
8 |
60 |
3 |
6.8 |
|
|
1.5 |
M10*P1.5 |
8 |
6.05 |
25 |
8 |
60 |
3 |
8.5 |
|
|
1.5 |
M10*P1.5 |
8.2 |
6.25 |
31 |
10 |
75 |
4 |
8.5 |
|
|
1.5 |
M14*P1.5 |
12 |
10.05 |
30 |
12 |
75 |
4 |
12.5 |
|
|
1.75 |
M12-P1.75 |
10 |
7.725 |
30 |
10 |
75 |
4 |
10.3 |
|
|
2 |
M14*P2 |
10 |
7.4 |
36 |
10 |
75 |
4 |
12 |
|
|
2 |
M14*P2 |
11.6 |
9 |
45 |
12 |
75 |
4 |
12 |
|
|
2 |
M16 ， P2 |
12 |
9.4 |
45 |
12 |
75 |
4 |
14 |
|
|
2 |
M16 ， P2 |
13.6 |
11 |
50 |
14 |
100 |
5 |
14 |
|
|
2.5 |
M18-M20*P2.5 |
14 |
10.75 |
48 |
14 |
90 |
5 |
15.5 |
|
|
2.5 |
M20*P2.5 |
16 |
12.75 |
61 |
16 |
100 |
5 |
17.6 |
|
|
3 |
M24*P3.0 |
14 |
10.1 |
48 |
14 |
90 |
5 |
21 |
|
|
3.5 |
M30*P3.5 |
16 |
11.45 |
50 |
16 |
90 |
5 |
26.5 |

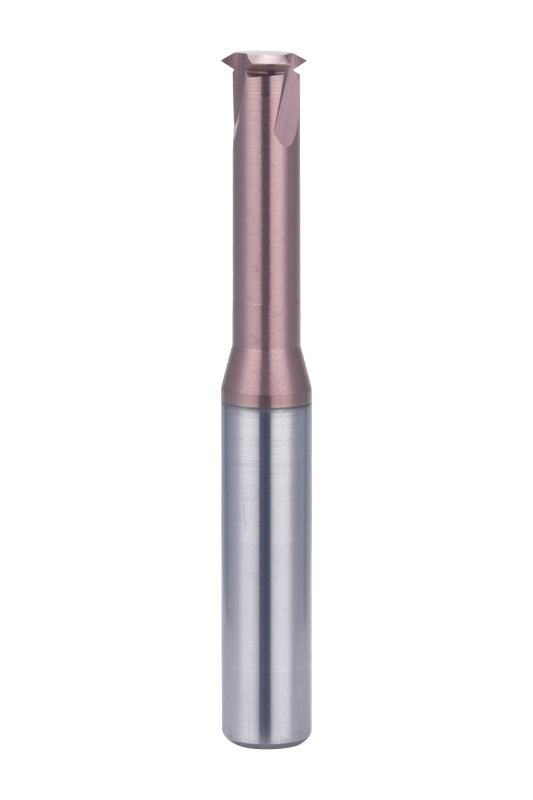

Метрический фрезерный резак с одним зубной резьбой на 60 ° предназначен для точных резьбовых применений в углеродистой стали, сплавной стали, нержавеющей стали, алюминиевых сплавах и медных сплавах. Изготовленный из твердого карбида и усиленный с помощью покрытия, инструмент улучшает устойчивость к износу и снижает адгезию материала. Его геометрия сводит к минимуму силы резки, оптимизирует эвакуацию чипа и повышает стабильность обработки.
Эта серия охватывает метрические размеры резьбы от M0.8 до M30, с широким диапазоном диаметра для удовлетворения различных потребностей в потоке. Метод резьбы с одной зубью уменьшает резку нагрузки и требования к крутящему шпинделю при уменьшении напряжения инструмента, что способствует более высокой точности обработки. Эффективная длина резания и размеры хвостовика оптимизированы для балансировки жесткости и гибкости, что делает инструмент подходящим как для небольших точных компонентов, так и для более крупной обработки резьбов.
Метод отдельных зубьев совместим с приложениями как слепых, так и с сквозными отверстиями и не ограничивается шагом потока, что делает его адаптируемым к различным типам потоков. По сравнению с традиционными нажатиями, фрезерная фрезерование уменьшает силы резания и повышает надежность процесса для тонкостенных деталей и трудных материалов. .
